Jules Emilie Péan fue un pionero que describió ya en 1893 un implante de metal para la extremidad proximal del húmero en el Hôpital International de Paris1, citando a Gluck como autor (fig. 1). Pero es importante reseñar que fue Gluck y no Péan quien ideó y diseñó las primeras prótesis, incluida la de hombro. Posteriormente König2 en 1914 implantó un injerto de cadáver que fracasó. Debido a los malos resultados con estos primeros implantes, la investigación se detuvo hasta casi 60 años después del primer implante de Péan.
Figura 1. Imagen de Jules Emilie Péan, pionero de las prótesis de hombro (1893).
Los conocimientos actuales sobre prótesis de hombro se iniciaron con el trabajo de Charles S. Neer en 1953, quien inspirándose en el éxito de las hemiartroplastias de cadera diseñó una prótesis constreñida, con posibilidad de reanclaje del troquíter y orificios más pequeños no sólo para el crecimiento del hueso, sino también para el reanclaje del troquín3, quedando de esta manera solucionada la posibilidad de tratamiento de las fracturas conminutas y de las resecciones de cabeza humeral por necrosis. Hasta 1964 Neer realizó 54 artroplastias de hombro. En 1974 presentó sus resultados, quedando sentadas las bases de esta cirugía; las indicaciones, la técnica quirúrgica, la rehabilitación y los resultados en la cirugía protésica de hombro4.
Posteriormente surgió otro problema importante: el fracaso articular por aflojamiento aséptico. En 1977, Cofield describió una tasa de reoperados del 50% en 5 años5. En 1982 Lettin publico un 44% de desgaste en sus prótesis6.
Estas primeras prótesis constreñidas son difíciles de fijar en la escápula y la obtención de rangos de movimiento no eran buenos si no era con una cabeza humeral muy pequeña, lo que daba lugar a una mayor tasa de luxaciones. Todas estas dificultades llevaron al desánimo y aparecieron una amplia gama de posibilidades de tratamiento alternativo como: tratamiento conservador, sinovectomía, osteotomía de Benjamín, realineamiento de Engelbrecht, plastia de interposición, osteosíntesis en fracturas, sutura en rotura masiva del manguito rotador, injertos estructurados en tumores, artroplastia de resección, artrodesis, etc.
MATERIAL Y MÉTODO
La prótesis KIMS (Kinetic Inverse Movement Shoulder) (fig. 2) posee como principal característica una bipolaridad inversa (fig. 3), lo que otorga un mayor off-set a la cinemática y con ello un factor protector del manguito rotador7-9. Posee las ventajas de las prótesis inversas, sin necesidad de un componente glenoideo.

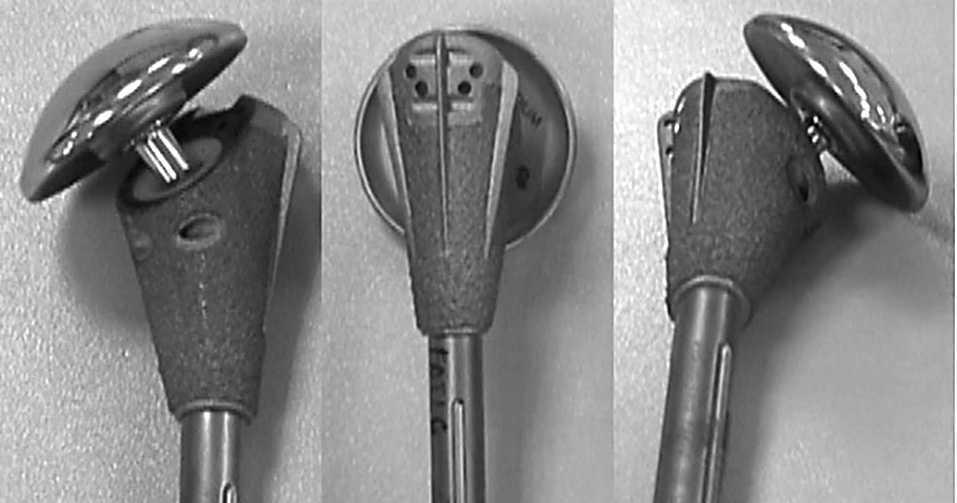

Figura 2. Prótesis bipolar inversa KIMS (Kinetic Inverse Movement Shoulder).

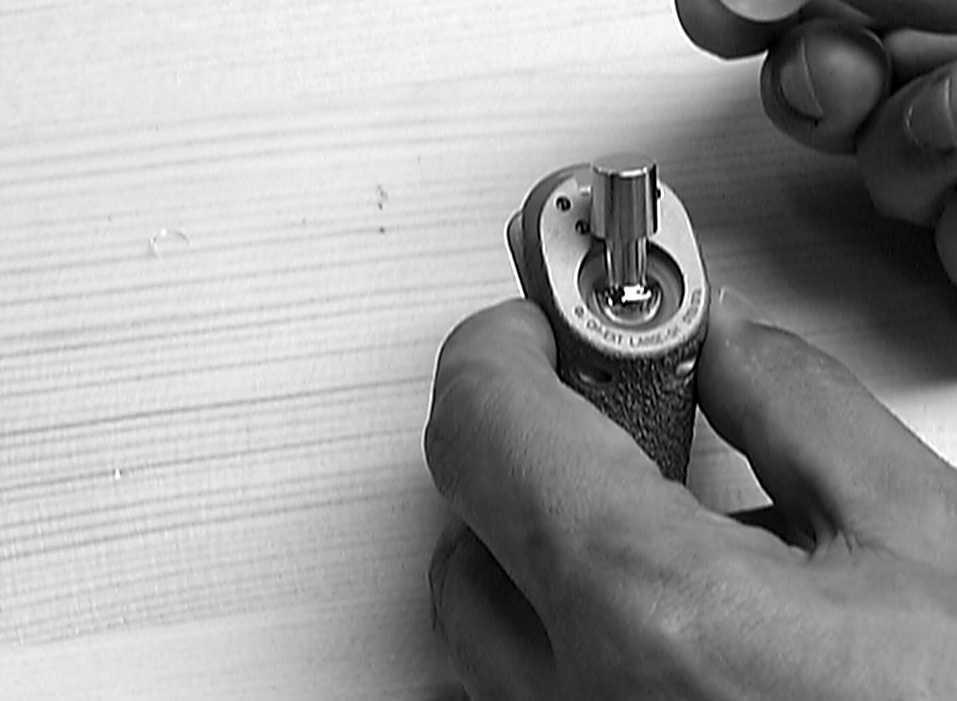

Figura 3. Detalle de la articulación invertida.
La KIMS® está manufacturada en una aleación de cromo-cobalto-molibdeno. Se la ha dotado de un recubrimiento poroso con plasma-spray para facilitar su anclaje y el crecimiento óseo en caso de no cementar. Al ser una prótesis modular nos permite escoger entre distintos tamaños de vástago, cuerpo y cabeza.
Para la valoración objetiva del funcionamiento de esta prótesis contamos con el Instituto de Biomecánica de Valencia (IBV), donde realizamos los estudios experimentales consistentes en ensayos de movilidad, resistencia y fatiga con la máquina INSTRON®, y estudios comparativos de movilidad y luxación con las prótesis Atlas modular, Atlas modular II-C de Kirschner y la Neer II, considerada actualmente la prótesis gold-standard10-12; no se comparó con otras prótesis de hombro inversas ni prótesis bipolares, ya que éstas se comparan a su vez con el gold-standard de Neer. Como parte final del estudio experimental, implantamos la prótesis en un cadáver y analizamos su cinemática bajo radioscopia.
Estudio experimental
El estudio experimental consta de los siguientes ensayos: determinación de rangos de movimiento, determinación de rangos de luxación, ensayo de resistencia mecánica del vástago y ensayo de resistencia a fatiga del vástago.
Determinación de rangos de movimiento
La prótesis debía cumplir la norma ASTM F-1378 Standard Specification for Shoulder Prostheses (apartado 6.2), de aplicación en prótesis de hombro con componentes glenoideo y humeral. Mediante un inclinómetro determinamos el rango de movilidad para cada uno de los criterios establecidos en la norma. Los gestos de rotación interna y externa se realizan partiendo de la posición anatómica, y de la posición de abducción a 90° (fig. 4).

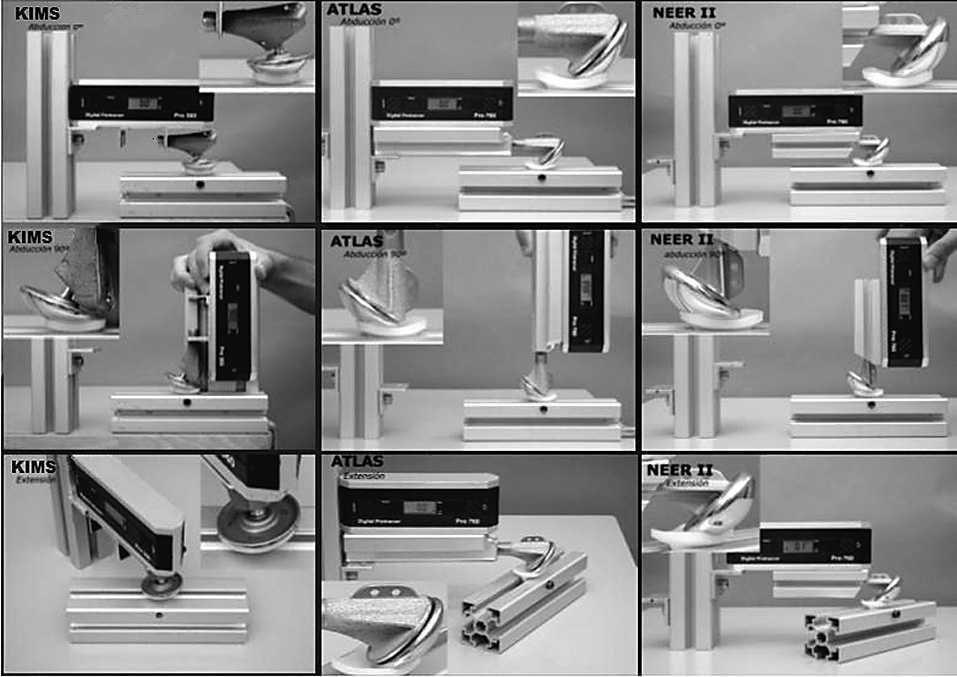

Figura 4. Ensayo de movilidad comparando la prótesis KIMS con la prótesis Atlas y la Neer II.
Ensayo de luxación
El ensayo se realizó provocando sobre la prótesis de hombro una luxación caudal-craneal (eje longitudinal de los componentes glenoideo y proximal a 0°) y una luxación anteroposterior (componentes glenoideo y proximal a 90°)13. Para ello, se aplicó una precarga (F) de 400 N y se determinó el valor de la fuerza (H) necesaria para provocar la luxación (fig. 5).

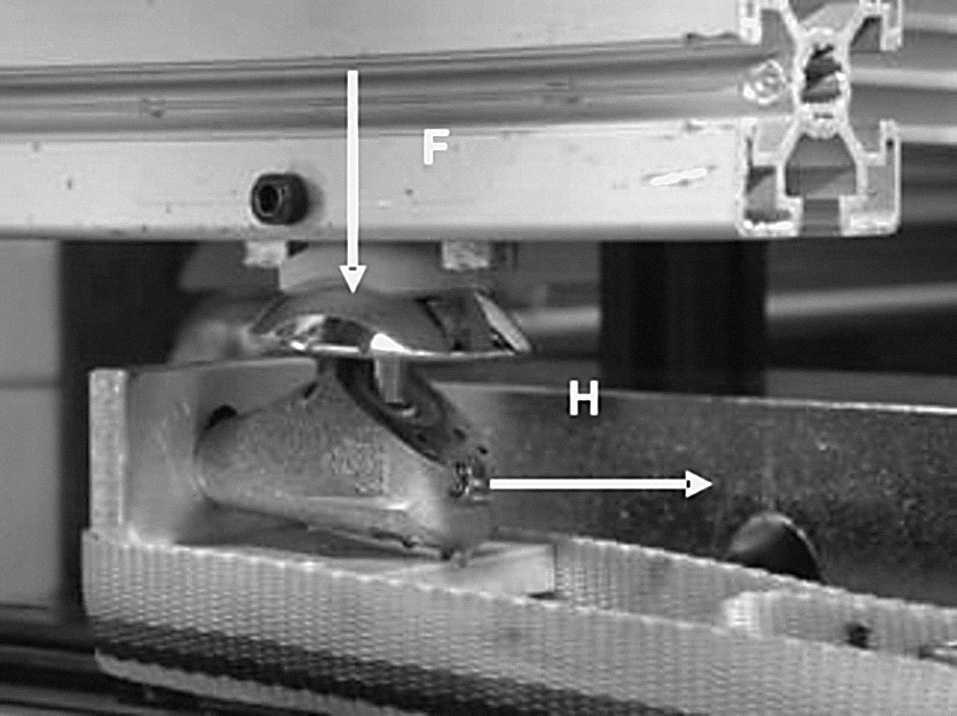

Figura 5. Ensayo de luxación craneal-caudal de la prótesis bipolar inversa.
Ensayo de resistencia mecánica del vástago
Se aplicaron cargas de compresión mediante la máquina universal de ensayos INSTRON®, sobre el vástago de la prótesis de hombro del modo indicado en la figura 6. El vástago de la prótesis se incluyó sobre un medio metálico de bajo punto de fusión y se orientó a 60° con respecto a la horizontal. El vástago se empotró distalmente hasta conseguir un brazo de palanca (d) de 20 mm con el punto de aplicación de la carga (fig. 6).

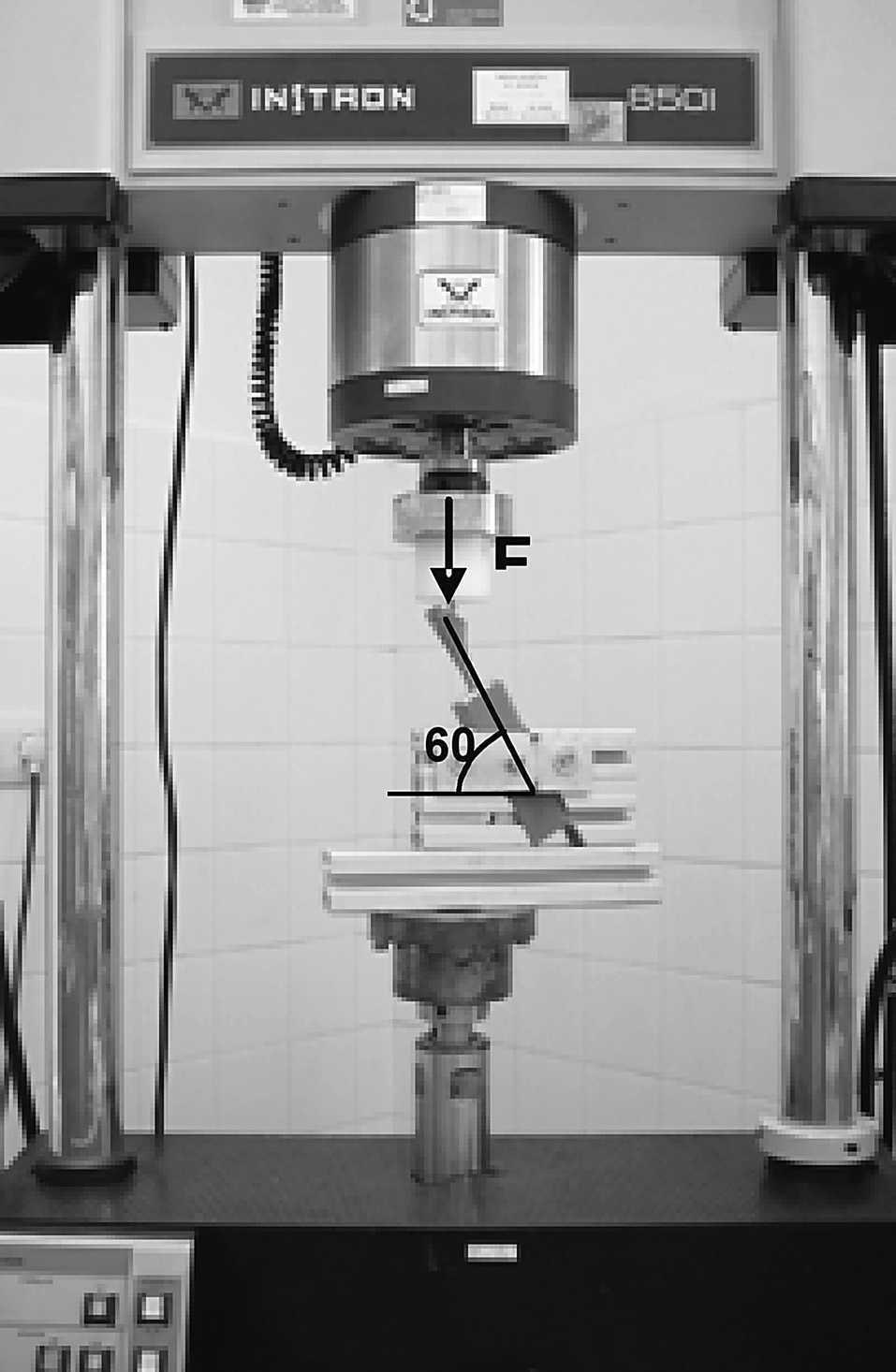

Figura 6. Montaje en la INSTRON® para los ensayos de resistencia y fatiga.
Ensayo de resistencia a fatiga del vástago
Se aplicaron cargas cíclicas de compresión, mediante la máquina universal de ensayos INSTRON® realizando un montaje similar al del ensayo de resistencia. Las condiciones del ensayo fueron:
1. El ensayo se realizó por control de fuerza a compresión, aplicando cargas cíclicas mediante un haversine (seno rectificado) de amplitud constante de 720 N, manteniendo una precarga de 80 N (total de la carga aplicada sobre la prótesis de 800 N).
2. La frecuencia de aplicación de carga ha sido de 8 Hz.
3. La condición de fin de ensayo fue fracaso del sistema o hasta alcanzar 10.000.000 de ciclos (fig. 6).
RESULTADOS
Comparación con otras prótesis de hombro
En la figura 4 se muestra lo que se observó al comparar el comportamiento en los rangos de movilidad de la prótesis bipolar KIMS, con la Atlas Modular, con la Neer II y con la Atlas Modular II-C de Kirschner. Básicamente fue lo siguiente:
1. La prótesis bipolar inversa, KIMS, cubre el 100% de la glena en la posición de reposo, y en la abducción 90° cubre el 95%. Sin embargo, las prótesis Atlas y Neer II no llegan a cubrir el 50% del componente glenoideo a los 0°, ni el 60% a los 90° de abducción.
2. Esto implica que en la Atlas y Neer II la transmisión de cargas de la cabeza humeral al componente glenoideo se debe realizar en una menor superficie, lo que incrementa las tensiones en la superficie de la glenoides o del polietileno, generando a largo plazo un desgaste más rápido.
3. En las prótesis Atlas y Neer II, el contacto de la cabeza humeral con la glena es completo durante el 20-30% del movimiento, quedando el vector resultante de fuerzas fuera del componente glenoideo en el restante 70-80%; esto provocará una articulación inestable con tendencia a la luxación craneal.
4. En la prótesis bipolar inversa, el contacto es completo durante el 90% del recorrido. Prácticamente todo el movimiento lo ha absorbido la articulación intrínseca, manteniendo la articulación gleno-humeral estable14-18.
5. La cabeza humeral de la prótesis bipolar permite rotaciones de hasta 180° cubriendo totalmente el componente en todas las tallas, debido a la rotación de la cabeza humeral respecto del cuerpo del componente proximal.
6. Todas las tallas de la prótesis bipolar KIMS cubren el rango especificado por la norma.
Rigidez y resistencia del componente humeral
Los estudios de la cinética articular del hombro indican que, durante el movimiento de elevación del brazo, la fuerza presente en la articulación con el brazo a 90° de abducción equivale aproximadamente a 0,9 veces el peso corporal (0,9 x PC)19. Durante el levantamiento de un peso de 10 N con la mano la fuerza generada puede llegar a ser de 1,45 x PC20. La rigidez media del componente humeral es de 1.750 N/mm, lo que indica que ante una carga de 720 N, cargas que se producen al elevar el brazo suponiendo un peso corporal medio de 800 N, los desplazamientos serán mínimos (0,41 mm). Partiendo de los datos anteriores se consideró inicialmente como condición de fin de ensayo la rotura del sistema o cuando se superara un valor máximo de carga de 2.400 N, equivalente a 3 veces el peso corporal (PC = 800 N). Sin embargo, en los ensayos se llegó un poco más lejos y se alcanzaron cargas de 4000 N en dos de ellos y en un tercero se llegó a los 6.860 N, sin que se produjera deformación permanente ni fractura de ninguno de los componentes del sistema. Por tanto, se puede considerar que la prótesis soportará correctamente las cargas que se producen en la articulación.
Resistencia a fatiga del componente humeral
Para el estudio del posible aflojamiento del sistema o de la rotura del casquillo de polietileno, del componente proximal o del vástago es necesario realizar un ensayo de fatiga. Por tanto, y para no considerar unas condiciones muy restrictivas y dado que se trata de estudiar la vida a largo plazo de la prótesis, se han aplicado cargas cíclicas de 800 N (mediante un seno rectificado de amplitud constante de 720 N, manteniendo una precarga de 80 N), aproximadamente 1 x PC. Se ha tomado un PC medio de 800 N. Bajo estas solicitaciones, la prótesis bipolar inversa ha soportado 10 millones de ciclos sin mostrar signos de rotura de ninguno de sus componentes.
Estudio experimental en cadáver
En la Cátedra de Anatomía Humana del Dr. Ruano en la Universidad de Barcelona y con el profesor Pau Golano, se realizó un ensayo quirúrgico en cadáver (fig. 7). Concluida la intervención y bajo control radiográfico se movilizó la articulación del hombro observando una movilidad suave, sincrónica y completa13.
Figura 7. Estudio experimental en cadáver (Cortesía de Pau Golano).
DISCUSIÓN
Los trabajos de Neer sobre el desarrollo de las prótesis de hombro no constreñidas proporcionaban mejores resultados. Introdujo hasta cinco tipos de glenoides de mayor tamaño para evitar la luxación craneal en manguitos incompetentes (fig. 8). Desde los años setenta se desarrollaron un gran número de diseños basados fundamentalmente en las prótesis de cadera, animados por los buenos resultados que se obtenían con éstas. Y se comenzó a indicar la sustitución protésica en patología como la artrosis, artritis, artritis reumatoide, osteonecrosis, fracturas en múltiples fragmentos, rotura masiva del manguito rotador, cirugía tumoral...

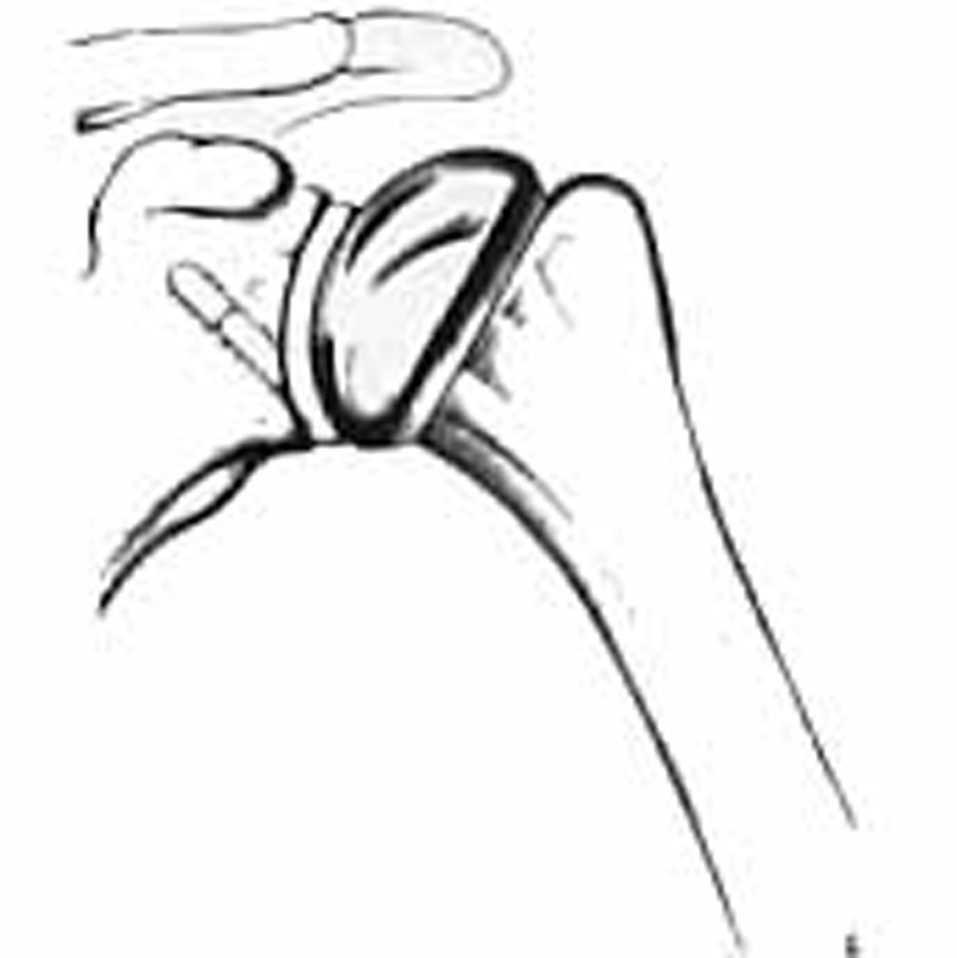

Figura 8. Primer dibujo de un componente glenoideo (Neer 1974).
Pero a pesar de los nuevos avances, como la bipolaridad, modularidad, prótesis cementadas o sin cementar, o las prótesis excéntricas, las complicaciones fueron abundantes. Las más frecuentes fueron la migración proximal en un 23%21, rotura del manguito rotador en un 1,9%22 y aflojamiento en un 1,3%23. Posiblemente el motivo fue que no se tuvo en cuenta la peculiar anatomía del hombro. Las características de la articulación del hombro, en la que predomina la movilidad sobre la estabilidad, dificultan el diseño protésico, y los sistemas constreñidos o semiconstreñidos de sustitución articular, que buscan una mayor estabilidad de la misma, conducen a fenómenos de aflojamiento24.
Actualmente, las indicaciones para implantar una prótesis de hombro se han limitado a alteraciones anatómicas graves, dolor, invalidez y cuando no existe otra alternativa de tratamiento. Quizá son los desalentadores resultados de las prótesis convencionales lo que nos ha animado a buscar un nuevo diseño que evite la complicación más frecuente de las prótesis de hombro: la migración proximal.
La irrupción del implante en el soporte superior de la articulación del hombro produce muy frecuentemente una migración proximal y con ello un desgarro progresivo del manguito de los rotadores y la pérdida de la función articular.
Probablemente el diseño es tradicionalmente muy rígido y demasiado similar a los implantes de cadera (fig. 9). En los últimos años, nuevos modelos intentan mejorar los resultados y se ha recuperado el interés por la sustitución protésica del hombro.

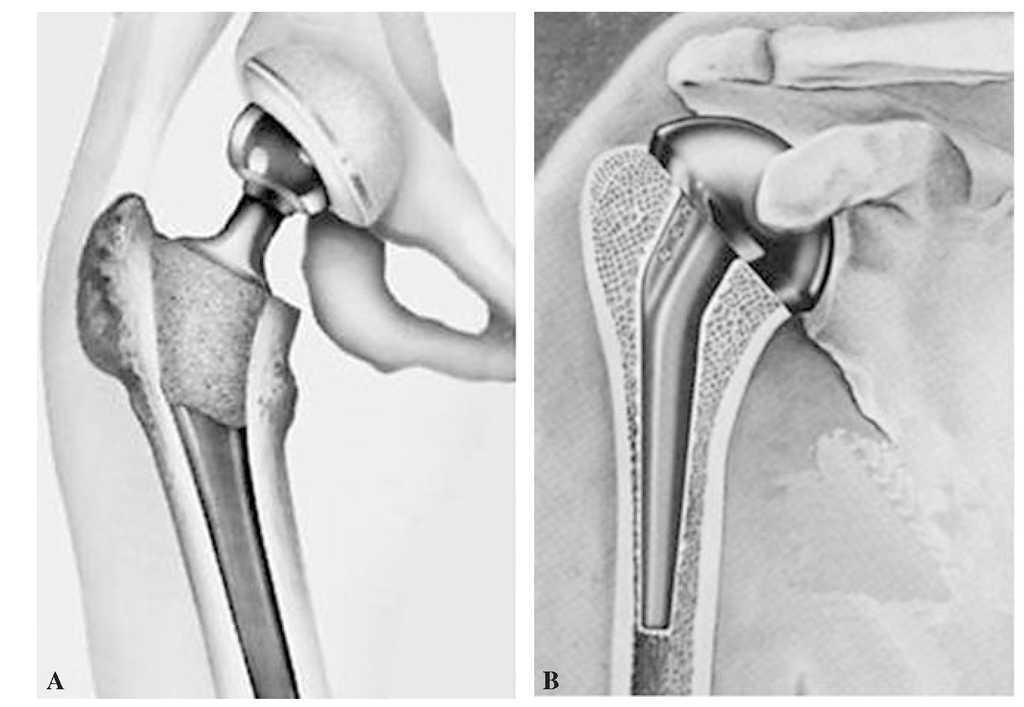

Figura 9. Similitud entre las prótesis KIMS (A) y de Neer (B).
P. Grammont comprobó que un alto índice de fracasos en la artroplastia de hombro es debido a la rotura del manguito, patología que estaba presente en un alto porcentaje de situaciones que precisaban una sustitución protésica. En la insuficiencia del manguito rotador, el deltoides inicia la abducción, provocando una subluxación craneal de la cabeza humeral.
Grammont7-9 ideó y desarrolló una prótesis total de hombro «invertida» (fig. 10). El mayor off-set de esta prótesis conseguía una medialización de vector de fuerzas resultante de la contracción del músculo deltoides, estabilizando la articulación. Su original biomecánica mantenía la cabeza humeral centrada y medializada25, evitando la temida complicación de la migración proximal y colapso por falta de manguito rotador o por la destrucción secundaria de éste.
Figura 10. Prótesis de hombro invertida de P. Grammont. Proporciona un off-set positivo: (A) aspecto de todos los componentes. (B) Detalle de la zona glenoidea.
Sin embargo, las prótesis totales de hombro, como ocurre con la prótesis invertida de Grammont, precisan para la colocación del componente glenoideo de una gran destrucción anatómica que indudablemente condicionaría un futuro rescate. Y el aflojamiento del componente glenoideo llega a ser en algunos estudios hasta del 70%.
La idea de la prótesis KIMS nació en 1996, con la intención de solucionar la principal complicación; la migración proximal, aplicando la teoría de las prótesis inversas, pero sin la necesidad de implantar el componente glenoideo, que tantas complicaciones produce.
Después de largo tiempo para completar la fase teórica y experimental, tenemos los primeros buenos resultados de esta aportación novedosa, que parte de un concepto diferente en la cinemática de la prótesis de hombro, y que serán motivo de otro trabajo.
Todas las tallas de la prótesis bipolar cubren el rango de movilidad especificado por la norma. Y en todos los movimientos, la cabeza humeral de la prótesis bipolar inversa cubre una mayor superficie del componente glenoideo que en las prótesis Atlas y Neer II.
Por tanto, el componente glenoideo está sometido a una menor presión que en las prótesis Atlas y Neer II. Del mismo modo, la nueva articulación tendrá una mayor estabilidad. En la mayor parte de los casos no es necesario implantar un componente glenoideo.
La prótesis soportará las cargas que se producen en la articulación correctamente tanto ante los picos de carga como ante las cargas cíclicas que se producen en las actividades cotidianas.
La original articulación intrínseca de esta prótesis permite: mayor movilidad, mayor contacto articular, mayor estabilidad, menor desgaste protésico, menor presión de partes blandas y es un factor protector del manguito rotador.
